Конструкцию отличают следующие особенности:

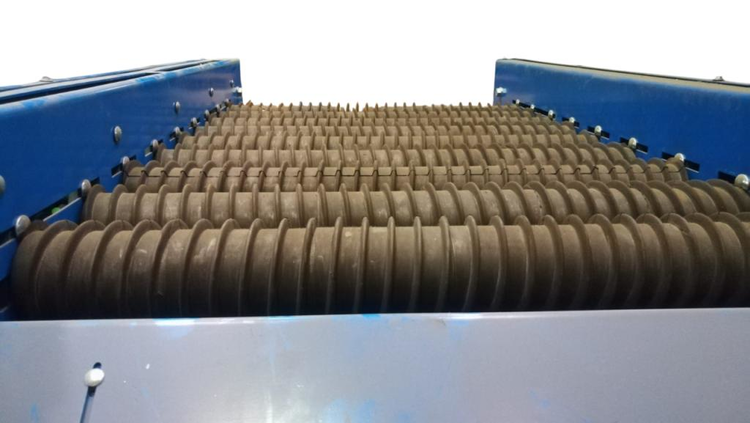

- вальцы изготовлены из эластичного материала (резины) и имеют форму цилиндра с квадратной проточкой, соответствующей валу, на котором цилиндр надежно закреплен.
- на внешней поверхности цилиндра также выполнена спиральная навивка с шагом 25 мм, высотой 10 мм и углом наклона боковой поверхности спирали к вертикали в диапазоне 5°-10°.
- рабочая поверхность сортировки разделена на зоны, где расстояние между вальцами первой зоны составляет от 20 до 30 мм, а во второй зоне — от 30 до 50 мм.
- между зонами установлен валец, вал которого зафиксирован в подшипниковых опорах и с одной стороны соединен со своей звездочкой.
- валец без эксцентрика, расположенный между зонами рабочих поверхностей, служит основой для точной настройки предложенных зазоров.
Клубни картофеля различных размеров проходят через изменяющиеся зазоры в зонах 20-30 мм и 30-50 мм благодаря эксцентрикам, расположенным между вальцами, а также через промежутки между витками спирали.
Таким образом, предотвращается защемление и повреждение картофельных клубней в областях рабочих поверхностей; усиливается встряхивание клубней как вокруг вертикальной, так и горизонтальной оси, что, в свою очередь, увеличивает площадь их контакта с поверхностью вальцов; улучшается процесс сортировки картофельных клубней.

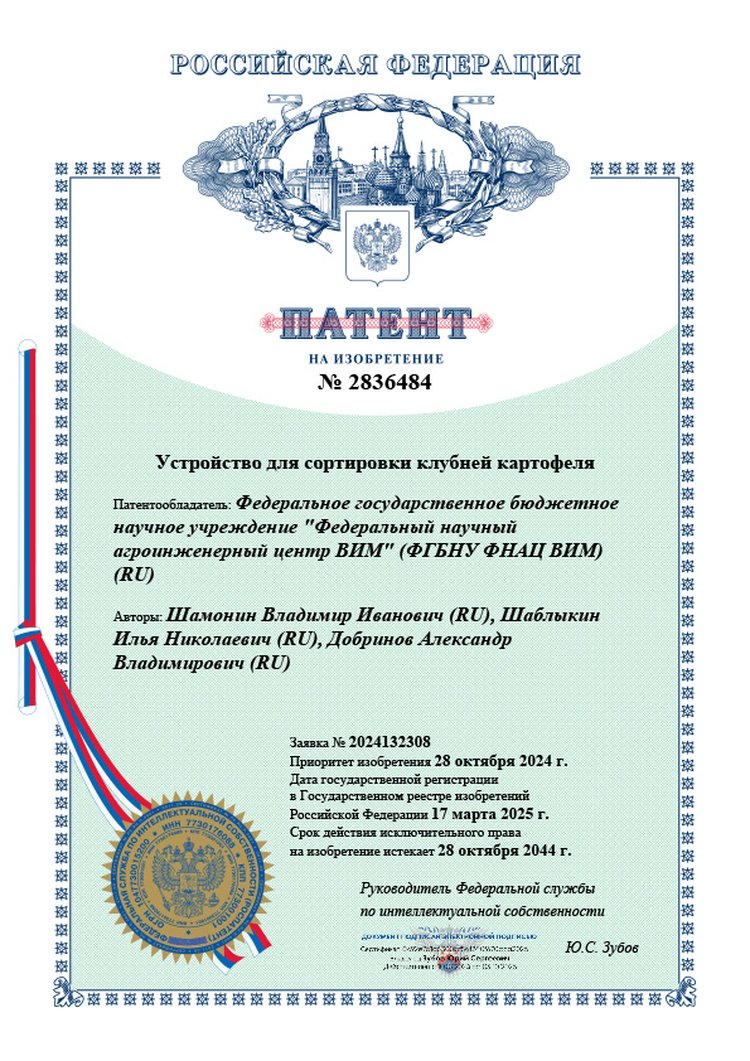

Устройство предназначено для монтажа на оборудовании, используемом для предварительной очистки вороха и сортировки корнеклубнеплодов. Патент на изобретение выдан в России под номером 2836484 28 октября 2024 года.
Источник и фото: ФГБНУ ФНАЦ ВИМ.
