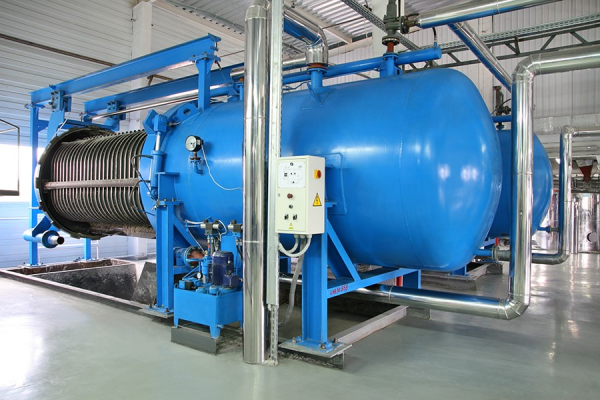

Фильтр горизонтальный напорный пластинчатый ГНП

Фильтр ГНП используется для очистки растительных масел пищевого и

технического назначения на таких стадиях производства как первичная очистка и
винтеризация. Возможно также его применение для очистки жидкостей, не
проявляющих агрессивного воздействия на углеродистую сталь. Конструкция
оборудования: фильтр является горизонтально расположенным резервуаром,
имеющим съемную крышку, для уплотнения разъема в месте контакта корпуса с
крышкой применяется прокладка, плотно сжимаемая двумя гидроцилиндрами
затвора в момент поворота байонетного кольца. Гидроцилиндр также
осуществляет отвод крышки фильтра от корпуса.

В качестве фильтрующих элементов используются вертикально расположенные
съемные плиты, стягиваемые в верхней части парой резьбовых стяжек. В

нижней части фильтровальные плиты имеют штуцеры, обеспечивающие отвод
фильтрата в коллектор, а затем в трубопровод. Визуальный контроль уровня
потока и состояния фильтрата можно производить посредством смотровых

фонарей, которыми оснащены подводящие и отводящие трубопроводы.
