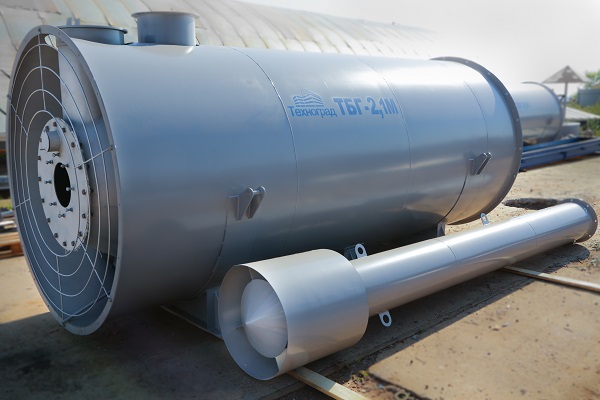

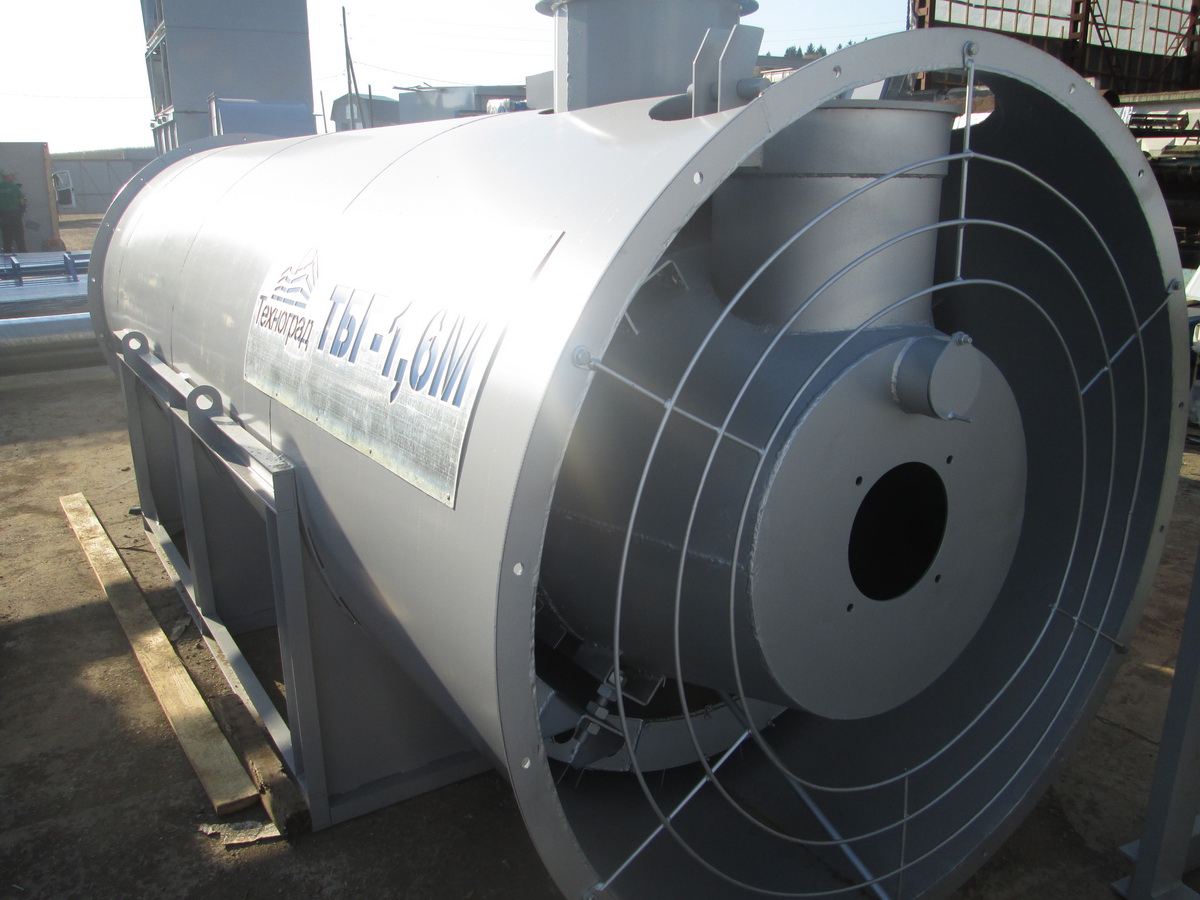

Воздухонагреватели ТБГ-М
НАЗНАЧЕНИЕ
Для сушки сельскохозяйственной продукции путем подогрева атмосферного воздуха.
ПРЕИМУЩЕСТВА
1. Работает на всех видах топлива. Для работы на дровах дополнительно комплектуются топочным отделением ТБТ.
2. Температура теплоносителя регулируется термостатами.
3. Безопасность в эксплуатации за счет наличия взрывозащитного клапана.
4. Простота в управлении благодаря автоматической системе.
5. Зерно, просушенное с ТБГ-М экологически чистое и пригодно для питания благодаря наличию теплообменника.
ТОЛЬКО ФАКТЫ Испытания показали, что воздухонагреватель ТБГ-М отлично работает на рапсовом масле.
ИЗ РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
Нужно периодически проверять работу воздухонагревателя, следить за контрольной сигнализацией. В случае появления неполадок отключить горелку, охладить топку и выключить вентилятор, выяснить причины неисправности и устранить их.
ОТЗЫВ ЗАКАЗЧИКА:
ООО «Сергинское» Пермский край, Сивинский район Директор Борис Анатольевич Ужегов
«У нас раньше была зерносушилка СоСС-4, производства компании «Техноград». На ней стояла их же топка ТБГ-0,7 с ГИВ-70 еще старого образца. Отработала она больше 10 лет. За это время раза два ремонтировали топку, заменяли кассеты. В 2015 году решил увеличить производительность сушилки СоСС с 10 до 15 пл.т/ч (была СоСС-4, стала СоСС-6), так как производственные мощности наши выросли и сушилок уже не хватает. Старую топку поменяли на новую ТБГ1,6М. Эта абсолютно новая топка. Конструкция модернизирована, чтобы служила еще дольше. В начале, воздух нагревался до 60 градусов, потом до 80°С. Пришлось немного сбавлять обороты, так как сушили семена. Топка полностью устраивает. Лучше чем старого образца. Все зерно просушили классно. Задержек сушилка не давала. Уборку провели в срок. После уборочной сушилку промыли, прочистили, подготовили на следующий сезон. А старую топку подремонтировали и поставили на аэродинамическую сушилку. Также сушили на ней хорошо. Я очень доволен реконструкцией!».
Технические характеристики
| Наименование основных параметров и размеров | ТБГ-0,7М | ТБГ-1,6М | ТБГ-2,1М |
| Полезная теплопроизводительность, ккал/ч | До 700 000 | До 1 600 000 | До 2 100 000 |
| Расход жидкого топлива, max., кг/ч | 70 | 100 | 120 |
| Расход твердого топлива, max., м3/ч | 0,5 | 1 | - |
| Расход газового топлива, м3/ч | 35-90 | 60-220 | 60-260 |
| Расход воздуха, м3/ч | 50 000 | 70 000 | 90 000 |
| Габаритные размеры: длина, ширина, высота (без дымовой трубы), м | 3,29х1,74х1,86 | 4,66х1,74х1,86 | 4,66х2,1х2,18 |
| Максимальный подогрев воздуха в сравнении с температурой атмосферного воздуха, град.С | До 80 (на твердом топливе до 30) | ||
| Материал внутреннего цилиндра | Лист нержавеющий 20Х23Н18, толщиной 3мм (выдерживает температурный режим до 1 300 град.С) | ||
| Масса не более, т | 1,9 | 2,7 | 4,0 |
| ТУ | 3696-010-24077705-2012 | ||
| Гарантия | 12 месяцев | ||
| Наименование основных параметров и размеров | Ед. Изм.
| Значения |
| ТБТ-2 | ||
| Объем камеры сгорания | М3 | 2 |
| Материал внутреннего цилиндра |
| Огнеупорный кирпич, фетр |
| Вид топлива |
| Твердое топливо |
| Габариты: длина (без горелки) | мм | 2630 |
| ширина | мм | 1720 |
| высота (без дымовой трубы) | мм | 1925 |
| Масса, не более | т | 2,5 |
| Гарантия | Мес. | 12 |
