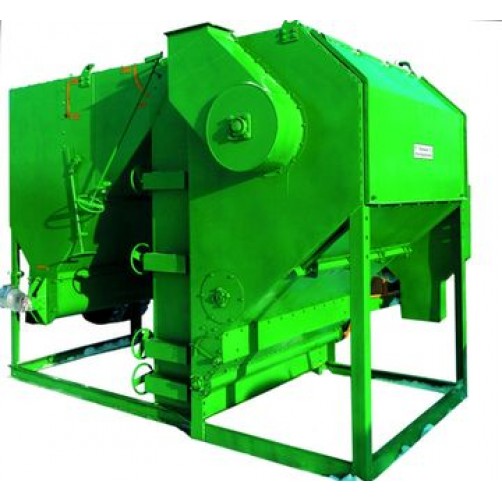

В основе работы машины МПОЗ-80 лежит принцип отделения из зерна примесей, отличающихся от него шириной, толщиной и аэродинамическими свойствами, методом решетной и воздушной сепарации вертикального действия. [file]121[/file] 1- шнек вывода легких фракций, 2 - заслонка регулировки воздуха, 3 - вентилятор центробежный, 4 канал аспирации, 5 - шибер вентиляции барабана, 6 - клапан-дозатор, 7 - канал вывода крупных фракций, 8 - барабан сетчатый, 9 - шнек выравнивающий, 10 - камера осаждения легких примесей, 11 - камера просеивания, 12 валик подачи вороха в пневмоканал Машина предварительной очистки зерна состоит из решетного барабана (решето 740х990), пневмо-сепарирующего канала и осадительной камеры. Пневмо-сепарирующий канал имеет шарнирно изгибаемый экран, посредством которого, возможно моделирование различных аэродинамических режимов, обеспечивающих эффективную очистку широкого ряда культур. Экран имеет два смотровых окна, выполненных из прозрачного материала (оргстекло), для визуального наблюдения процесса сепарирования, что позволяет оператору легко реагировать на влажное или засоренное зерно путём увеличения или уменьшения подачи воздуха. Питающий валик обеспечивает активный ввод вороха зерна в пневмосепарирующий канал. При установке валика увеличивается эффективность очистки зерна и снижаются потери полноценного зерна. После предварительной очистки, зерно отводится в сушилку либо в бункер-накопитель, в зависимости от технологической схемы очистки. Извлеченные из зернового материала примеси вместе с основным потоком воздуха проходят через встроенный в аспирационную систему циклон (блок-осадитель).
