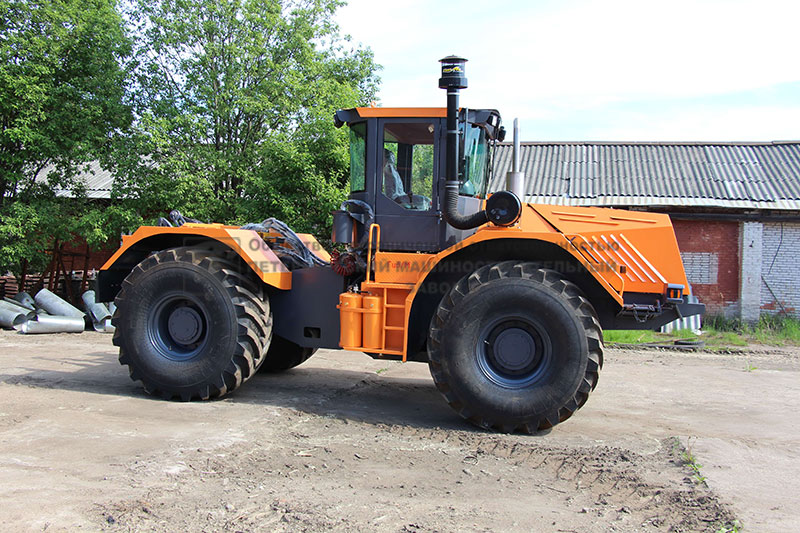

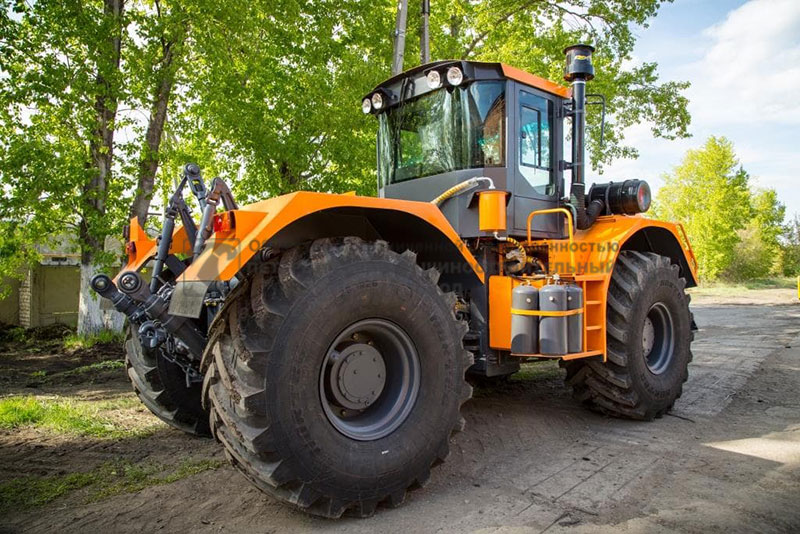

Трактор К-704-4Р «СТАНИСЛАВ» - Современный, энергонасыщенный и надежный, сельскохозяйственный трактор, широко применяемый для энергоемких сельскохозяйственных работ: основная пахота и предпосевная обработка почвы, посев зерновых и других культур в составе с широкозахватными посевными комплексами, во время уборочных работ, транспортных и погрузочных работ, а также в качестве тягача.
Рамная конструкция.
Конструкция соединение полу рам трактора К-704-4Р выполнена без установки горизонтального шарнира (трубы-шарнира), что значительно повышает устойчивость трактора и увеличивает рабочий ресурс узла.
Мосты.
Мосты производства ООО «ПМЗ» оснащены автоматической блокировкой межколесного дифференциала, которая повышает проходимость техники в сложных условиях.
Взаимный поворот мостов трактора К-704-4Р относительно горизонтальной продольной оси осуществляется за счет балансира подмоторного моста.
В результате применения современных передовых технологий при производстве , мосты ООО «ПМЗ» имеют высокий КПД и пониженную шумность.
Тормозные диски открытого типа обеспечивают легкий доступ к тормозному суппорту и колодкам.
Планетарные редукторы бортовых передач имеют по 4 двухопорных сателлита, обеспечивающих высокую надежность мостов.
Трансмиссия.
Гидромеханическая коробка перемены передач СТ-12, со встроенным в гидравлическую систему пневмогидравлическим клапанном отключения фрикционных муфт, специально разработана для сельскохозяйственного трактора К-704-4Р. Данное решение позволило исключить установку системы принудительного слива масла с фрикциона и автоматизировать включения и выключения передачи при торможении и отпуске тормозов.
КПП СТ-12 спроектирована с учетом перекрытия всех рабочих диапазонов скоростей, необходимых для выполнения сельскохозяйственных работ.
Гидравлическая система коробки переключения передач СТ-12 оборудована гидроаккумулятором, обеспечивающим плавное трогание трактора.
В 2017 г. Запущенна в серийное производство модификация трактора К-704-4Р «Станислав» с установленной коробкой передач на грузовой (задней) полураме. Это обеспечивает свободный доступ к КПП при техническом обслуживании, ремонте, позволяет производить монтаж и демонтаж коробки передач без снятия кабины и отключения системы управления. В модернизированной коробке передач СТМ-12 модели 2017 г предусмотрена возможность установки дополнительных диапазонов, общее количество передач вперед – 20, назад – 8.
Гидросистема трактора.
Усовершенственная гидравлическая система трактора К-704-4Р позволила снизить энергозатраты двигателя.
Петербургский машиностроительный завод первым внедрил установку гидроруля с применением приоритетного клапана, что сегодня нашло широкое применение в отечественном тракторостроении. Объем прокачиваемого масла гидросистемы уменьшился в четыре раза, что в свою очередь в четыре раза снизило затраты двигателя на прокачку масла гидросистемы трактора. Соответственно создался значительный эффект экономии топлива при эксплуатации трактора и дополнительно увеличелась тяговые характеристики машины.
В гидравлическую систему трактора К-704-4Р «Станислав» установлен дополнительный фильтр магистрали низкого давления, обеспечивающий надежную защиту двигателей и узлов гидросистемы трактора от попадания грязи и посторонних частиц.
Всасывающий и сливной фильтры гидросистемы трактора являются многоразовыми, моющимися.
Вместо трехсекционного гидрораспределителя Р-160, применяемого на тракторах К-700, имеющего низкий уровень надежности, на тракторах К-704 в стандартной комплектации устанавливается четырехсекционный гидрораспределитель с максимально высоким уровнем надежности, обеспечивающий три свободных пары выводов гидросистемы, вместо двух. По заказу покупателя на тракторе К-704 предусмотрена установка пяти или шестисекционного гидрораспределителя.
Двигатель.
Под цельным металлическим капотом трактора К-704-4Р «Станислав» установлены мощные и экономичные двигатели ЯМЗ мощностью от 240л.с до 420 л.с. Данные двигатели имеют V – образное расположение 8 целиндров.
Комплектация Классик:
двигатель ЯМЗ-238М2 (240 л.с)
Двигатель ЯМЗ-238Д (330 л.с)
Двигатель ЯМЗ-7511 (400 л.с)
Комплектация Оптимум (дополнительно установлено гидрофицированное бульдозерное оборудование )
двигатель ЯМЗ-238М2(240 л.с)
Двигатель ЯМЗ-238Д (330 л.с)
Двигатель ЯМЗ-7511 (400 л.с)
Комплектация Комби (дополнительно установлено погрузочное оборудование)
двигатель ЯМЗ-238М2 (240 л.с)
Двигатель ЯМЗ-238Д (330 л.с)
Двигатель ЯМЗ-7511 (400 л.с)
Комплектация Универсал (Дополнительно установлено гидрофицированное бульдозерное оборудование, погрузочное оборудование и поворотный пост управления)
двигатель ЯМЗ-238М2 (240 л.с)
Двигатель ЯМЗ-238Д (330 л.с)
Двигатель ЯМЗ-7511 (400 л.с)
Кондиционер устанавливается в базовой комплектации.
