Пневматический транспортер (Всасывающе-Нагнетательный) предназначен для транспортировки, разгрузки, вентилирования зерна и других сыпучих продуктов
• Позволяет производить данные работы на токах и складских комплексах
• Преимущества: мобильность, простота в эксплуатации и обслуживании
• Исполнение на колесной тележке, легко передвигается вручную
Принцип работы, характеристики:
Всасывающий пневматический транспортер работает следующим образом. Под действием потока воздуха зерно засасывается через сопло в гибкий трубопровод (шланг), которыйсоединяется с транспортирующим трубопроводом (патрубок). Патрубок служит входным отверстием для разгружателя – вертикально ориентированного бункера. Из его верхней части выводится воздухопровод, который через фильтр (водный затвор) подключается к вентилятору. Вентилятор через воздухопровод создает разрежение в разгружателе и далее – в трубопроводе, по которому в бункер и поступает зерно. Далее зерно высыпают, открыв затвор в нижней части разгружателя.
Самый простой принцип работы всасывающе-нагнетательного пневмотранспортера – прохождение сыпучих материалов вместе с потоком воздуха сквозь вентилятор, к которому с обеих сторон подходят трубопроводы. Вентилятор в средней части установки создает на входе разрежение, на выходе – избыточное давление и тем самым гонит транспортируемый материал в воздушном потоке. Однако так зерно повреждается. К тому же, прохождение материала сквозь вентилятор влечет за собой дополнительные потери энергии. Поэтому в транспортерах зерна вентилятор подключают параллельно, а поток продукта идет через всасывающий циклон. Он схож по своему устройству с разгружателем всасывающего транспортера, но вместо затвора зерно покидает его через дозатор и далее по трубопроводу перемещаетсявместе с потоком воздуха. Здесь избыточное давление не сбрасывается сразу в атмосферу, а гонит прошедшее через дозатор зерно к циклону-успокоителю. Там выходят излишки воздуха, а зерно гасит свою кинетическую энергию и ссыпается в месте назначения.
Технические характеристики:
Т-207 (Польша) 7,5 кВт - производ-сть 5 т/ч
Т-207/1 (Польша) 11 кВт - производ-сть 9 т/ч
Т-420/2 (Польша) 15 кВт - производ-сть 14 т/ч
Т-450 Польша 22 кВт - производ-сть 20 т/ч
Т-449/2 Польша 37 кВт - производ-сть 25 т/ч
П-40 Россия 46 кВт - производ-сть 40 т/ч
Транспортная магистраль разборная:
в ДЛИНУ (м): до 25 до 40 до 50 до 50 до 70 до 150 до 200
в ВЫСОТУ (м): до 5 до 8 до 10 до 15 до 20 до 30

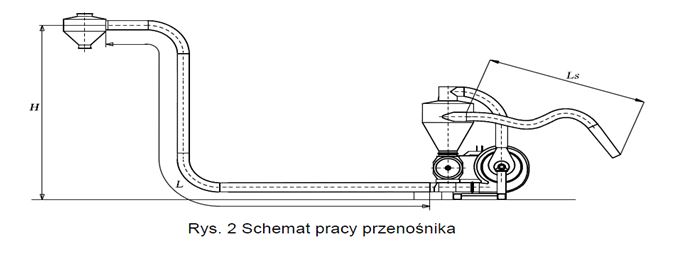

Вентилятор создает вакуум в приемном циклоне транспортера. В следствие этого происходит всасывание продукта смешанного с воздухом в циклон где происходит отделение продукта от воздуха. Продукт, через шлюзовой дозатор, порционно, поступает в трубопровод и тем же воздухом, который прошел через вентилятор, перемещается по трубопроводу в назначенное место. На выходе установлен циклон успокоитель, продукт падает вниз а воздух с мелкой пылью выходит наверх.
- так же, Смотрите Видео Работы Пневматического Транспортера, на Нашем Офиц. сайте: AGROPOST50.RU
- данные Пневматические Транспортеры, можно посмотреть в работе на Нашем НОВОМ Складе в г. Балашиха и Нашем Производстве в Нижегородской области, г. Кстово, в РАБОТЕ!!! или в Московской области...
